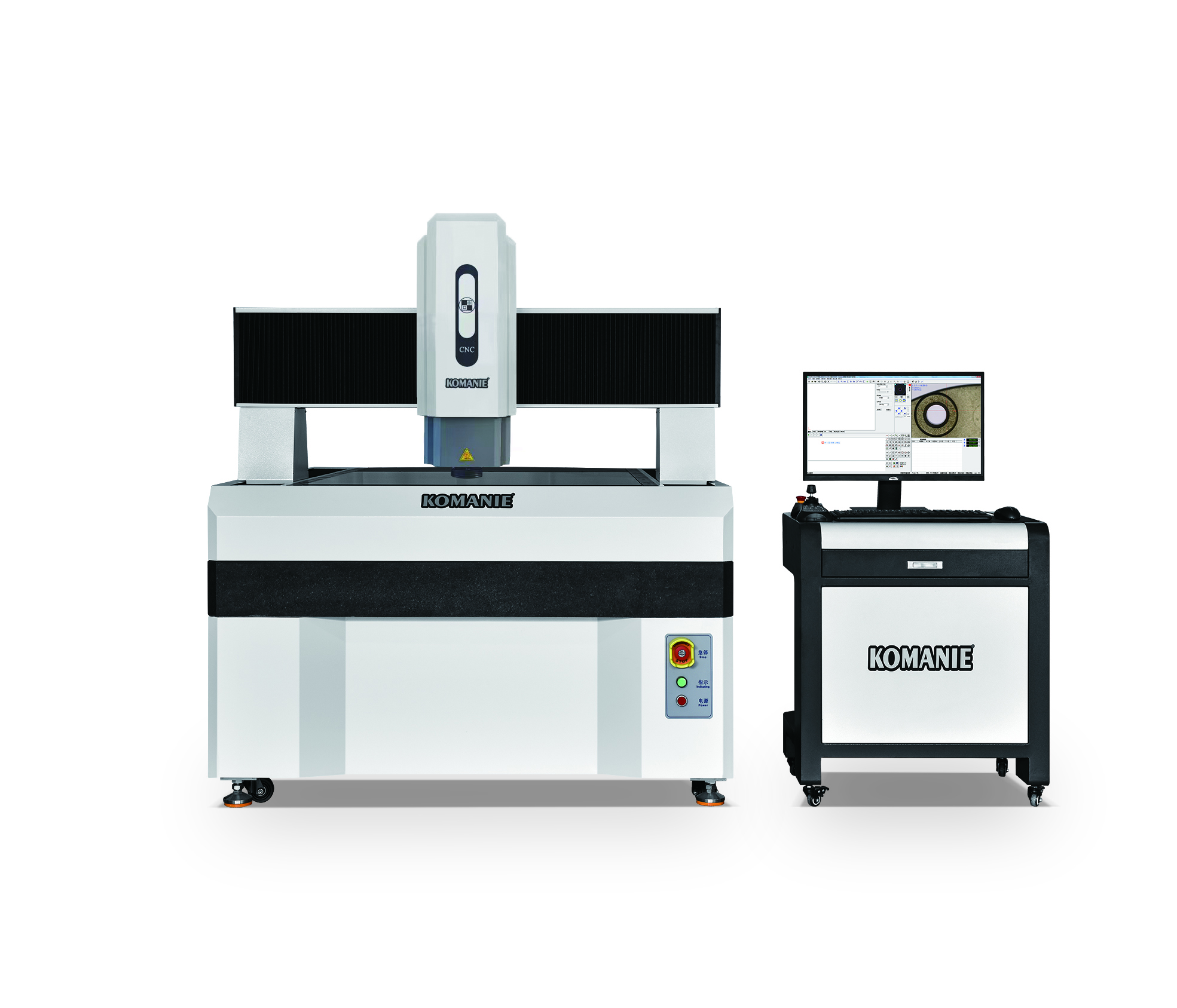

影像測量?jī)x主要是基于光學成像和數字圖像處理技術來實現精密測量的，以下是它的工作原理：
光學成像系統
照明部分：儀器配備了多種照明方式，包括表面光和輪廓光。表面光用于照亮被測物體的表面特征，使得物體表面的紋理、圖案等細節能夠清晰地被鏡頭捕捉。輪廓光則從物體的側面或背面照射，用于突出物體的邊緣輪廓，在測量物體的外形尺寸和輪廓形狀時非常有效。
光學鏡頭：這是影像測量?jī)x的核心部件之一。高質量的光學鏡頭負責將被測物體的圖像聚焦到成像傳感器上。鏡頭的放大倍數可以根據測量需求進行調整，一般有不同倍率的鏡頭可供選擇，如低倍鏡頭用于觀察和測量較大尺寸的物體整體，高倍鏡頭則用于精確測量微小的細節部分。通過鏡頭的變焦功能，可以在一定范圍內連續改變放大倍數，以適應不同尺寸物體的測量。
圖像采集與數字化
成像傳感器：光學鏡頭所成的像被成像傳感器（如 CCD 或 CMOS 傳感器）接收。這些傳感器將光學圖像轉換為電信號，然后通過模數轉換（ADC）將電信號轉換為數字信號，形成數字圖像。數字圖像以像素為單位進行存儲和處理，每個像素包含了物體對應位置的亮度和顏色信息。
圖像處理與測量算法
圖像預處理：采集到的數字圖像首先要經過預處理，以提高圖像質量和便于后續的測量。這包括圖像增強（如對比度增強、銳化等）操作，去除圖像中的噪聲干擾，使物體的邊緣和細節更加清晰。此外，還可能進行圖像灰度化處理，將彩色圖像轉換為灰度圖像，簡化后續的計算和分析過程。
邊緣檢測和特征提?。和ㄟ^(guò)各種邊緣檢測算法（如 Sobel 算子、Canny 算子等）來識別物體的邊緣。這些算法通過分析圖像中像素灰度值的變化來確定邊緣的位置。對于具有復雜形狀的物體，還會進行特征提取，例如提取圓形物體的圓心和半徑、矩形的頂點坐標等幾何特征。
尺寸測量和形狀分析：在確定了物體的邊緣和特征后，利用數學算法進行尺寸測量。例如，通過計算兩個邊緣點之間的像素距離，并結合鏡頭的放大倍數和已知的像素尺寸，就可以得到物體的實際物理尺寸。對于形狀復雜的物體，可以通過擬合曲線、計算幾何形狀參數（如圓度、直線度、平面度等）來分析物體的形狀是否符合設計要求。
坐標系統與測量模式
坐標系統：影像測量?jī)x建立了一個精確的二維或三維坐標系統，用于確定物體在空間中的位置。在二維測量中，通常以成像平面為 XY 平面，通過確定物體特征點在這個平面上的坐標來進行測量。在三維測量模式下，還會考慮物體的高度信息（Z 軸方向），可以通過光學聚焦、激光測距等技術獲取物體表面各點的高度坐標，從而實現對物體的三維尺寸測量和形狀分析。
測量模式：可以采用手動測量模式，由操作人員通過軟件界面控制光標在圖像上選取測量點、線、圓等幾何元素進行測量；也有自動測量模式，軟件可以根據預設的測量規則和算法，自動識別和測量物體的特征，大大提高了測量效率和準確性。
