二次元測量?jī)x可以測高嗎？一般精度可以達到多少？

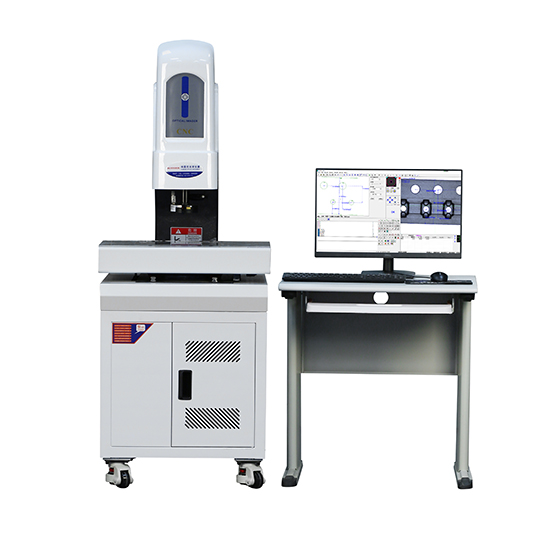

二次元測量?jī)x又名影像測量?jī)x，是用來測量產品的二維平面尺寸的非接觸式光學測量機器，所以說二次元測量的數據一般是平面內的。但是有些產品比較特殊，除了需要測量二維平面內的尺寸，還需要測出產品的高度，這個時候二次元測量?jī)x能不能勝任呢?
答案是可以的，二次元能測高在行業內早已不是什么新鮮話題，可以測高的這類二次元我們一般稱為2.5D或者2.5次元。下面，為大家介紹一下二次元測量?jī)x是如何測高以及測量結果的精確度。
1、影像測高法
在二維二次元測量?jī)x軟件上增加測高模塊，運用焦距調節清楚一個平面;然后再找另一個平面;2個平面的差值就是要檢測的高度。系統誤差能控制到5個微米以?xún)?nèi)。(前提是二次元測量?jī)x在Z軸方向需要加裝光柵尺，可測高度跟Z軸可升降高度及鏡頭焦距有關)
測量精度：0.01mm
2、接觸法測高
在Z軸上安裝探針;用接觸法直接測量結果，這個方法也得在二次元影像測量?jī)x軟件上增加模塊。(探針是操作手柄控制，可測高度跟Z軸可升降高度有關)
測量精度：0.003mm
以上兩種方法只適合單純的測量產品的高度，如果需要測量空間尺寸以及一些復合尺寸那就不行了。有關二次元測量?jī)x的測高方法及測高精度問題，就簡單介紹到這里，如果您還有其他疑問，歡迎咨詢妙機精密。
